Схемы нульмодемов

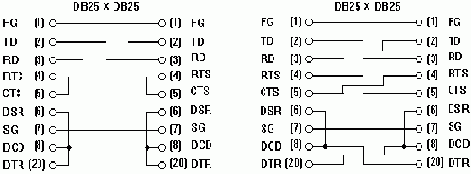

Рисунок  7.1. Схемы нуль-модемов


Разъемы портов последовательного адаптера бывают двух видов DB9 и DB25. Эти разъемы различаются количеством и назначением выводов. Разъем DB9 содержит 9, а разъем DB25 - 25 выводов. Несмотря на различное количество выводов, их функциональные возможности одинаковы.

Если вы собрали нуль-модем в соответствии с приведенной выше схемой, а у последовательного адаптера свободен только разъем с 9 выводами, вы можете воспользоваться специальным переходником (см. Рисунок 7.2).
