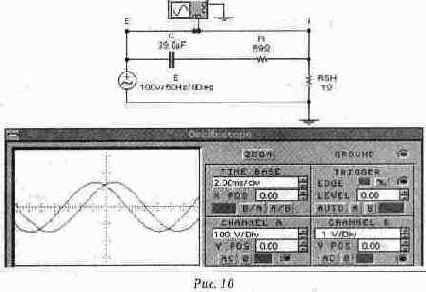

Измерение мгновенных значений тока с помощью осциллографа связано с преобразованием тока в пропорциональный ему потенциал и измерением этого потенциала по приведенным выше методикам. Простейший способ преобразования тока в потенциал заключается во включении в цепь измеряемого тока резистора с небольшим сопротивлением, как это делается в реальных схемах. Один из выводов резистора должен быть заземлен и измеряется потенциал другого вывода, который в данном случае пропорционален току. На рис. 10 показана схема для измерения тока в RC-цепи при питании от источника гармонического напряжения и приведены соответствующие осциллограммы. Именно такой метод наиболее распространен в лабораторной практике и его необходимо освоить в первую очередь, научившись оценивать степень искажения исследуемого процесса включением дополнительного элемента (шунта) и способам включения шунта и подсоединения его к осциллографу.




Чем меньше сопротивление шунта, тем меньше его влияние на процессы в схеме, но тем меньше и снимаемый с него сигнал. Чтобы усилить, его можно подключить между шунтом и осциллографом усилитель. Идеальным является случай, когда сопротивление шунта стремится к нулю. Такой способ измерения можно реализовать в Electronics Workbench, включив последовательно в измеряемую цепь вход источника напряжения, управляемого током, заземлив один из его выходов, а второй подключив к осциллографу (рис. 11). Напряжение, измеряемое в этом случае осциллографом, вычисляется по формуле :


Uосц - сигнал на входе осциллографа,Iизм - мгновенное значение измеряемого тока, Кп - коэффициент передачи источника. Поскольку входное сопротивление зависимого идеального источника равно нулю, включение его в ветвь не влияет на процессы в схеме, а коэффициент передачи позволяет выбрать удобный для наблюдения масштаб сигнала, если для этого не хватает возможностей, заложенных в осциллографе.
