11.2. Неинвертирующие усилители


Цель

1. Измерение коэффициента усиления неинвертирующего усилителя на ОУ

2. Определение разности фаз между выходным и входным синусоидальным напряжением ОУ.

3. Исследование влияния коэффициента усиления усилителя на постоянную составляющую выходного напряжения.


Краткие сведения из теории Коэффициент усиления схемы неинвертирующего усилителя на ОУ (рис. 11.5) вычисляется по формуле:


Постоянная составляющая выходного напряжения усилителя Новых определяется произведением напряжения смещения Ucm на коэффициент усиления схемы Ку:


Порядок проведения экспериментов

Эксперимент 1. Работа неинвертирующего усилителя в режиме усиления синусоидального напряжения.

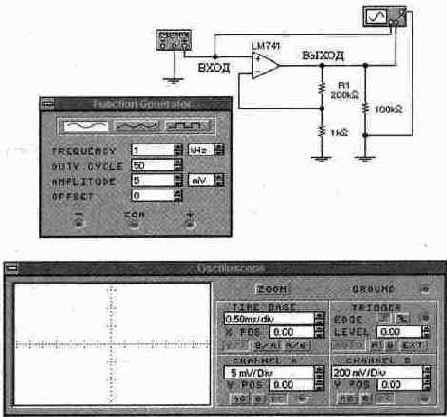

Откройте файл с11_005 со схемой, изображенной на рис. 11.5. Рассчитайте коэффициент усиления напряжения Ку усилителя по заданным значениям параметров компонентов схемы. Включите схему. Измерьте амплитуды входного Uвх и выходного Uвых синусоидальных напряжений. Также измерьте постоянную составляющую выходного напряжения Uовых и разность фаз между входным и выходным напряжениями. По результатам измерений вычислите коэффициент усиления по напряжению Ку усилителя. Результаты занесите в раздел "Результаты экспериментов". Используя значение напряжения смещения Uсм, вычисленное в разделе 11.1, и вычисленное теоретическое значение коэффициента усиления, вычислите постоянную составляющую выходного напряжения Uовых Результаты расчета также занесите в раздел "Результаты экспериментов".


Эксперимент 2. Исследование влияния параметров схемы на режим её работы.

В схеме, приведенной на рис. 11.5, уменьшите значение сопротивления R1 с 100кОм до 10кОм, амплитуду синусоидального напряжения генератора увеличьте до 100 мВ. Установите масштаб напряжения на входе А осциллографа 100 mV/div, а на канале В - 500 mV/div. Включите схему. Повторите все операции эксперимента 1 при новых параметрах компонентов. Результаты занесите в раздел "Результаты экспериментов".

Результаты экспериментов

Эксперимент 1. Работа неинвертирующего усилителя в режиме усиления синусоидального напряжения.


Эксперимент 2. Исследование влияния параметров схемы на режим её работы.


Вопросы

1. Из каких условий выводится выражение для коэффициента усиления схемы нарис. 11.57

2. Какова разность фаз между входным и выходным сигналами неинвертирующего усилителя на ОУ?

3. Существенно ли различие в значениях измеренной и вычисленной постоянной составляющей выходного напряжения схемы на рис. 11.5?

4. Чем определяется постоянная составляющая выходного напряжения схемы на puc. 11.5?

5. С помощью какого прибора Electronics Workbench можно экспериментально измерить коэффициент усиления схемы на ОУ?
