11.1. Характеристики операционного усилителя

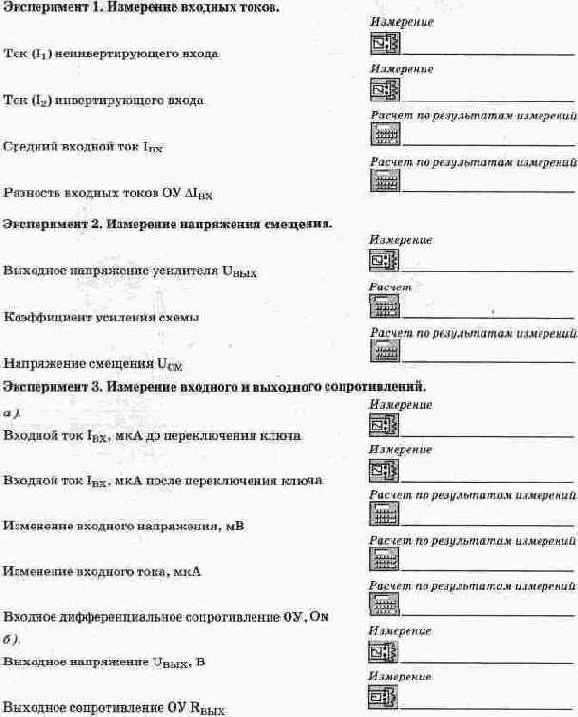

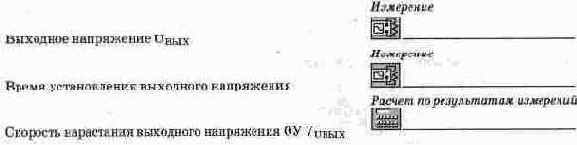

Цель 1. Измерение входных токов операционного усилителя (ОУ). 2. Оценка величин среднего входного тока и разности входных токов ОУ. 3. Измерение напряжения смещения ОУ. 4. Измерение дифференциального входного сопротивления ОУ. 5. Вычисление выходного сопротивления ОУ. 6. Измерение скорости нарастания выходного напряжения ОУ.


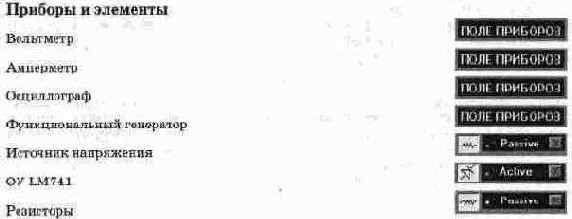

Краткие сведения из теории

Интегральный операционный усилитель характеризуется рядом параметров, описывающих этот компонент с точки зрения качества выполнения им своих функций. Среди параметров, обычно приводимых в справочных данных, основными являются следующие. Средний входной ток 1вх. В отсутствие сигнала на входах ОУ через его входные выводы протекают токи, обусловленные базовыми токами входных биполярных транзисторов или токами утечки затворов для ОУ с полевыми транзисторами на входе. Входные токи, проходя через внутреннее сопротивление источника входного сигнала, создают падения напряжения на входе ОУ, которые могут вызвать появление напряжения на выходе в отсутствии сигнала на входе. Компенсация этого падения напряжения затруднена тем, что токи входов реальных ОУ могут отличаться друг от друга на 10...20% Входные токи ОУ можно оценить по среднему входному току, вычисляемому как среднее арифметическое токов инвертирующего и неинвертирующего входов:


где I1 и I2 соответственно токи инвертирующего и неинвертирующего входов.

Разность входных токов определяется выражением:


В справочниках указывают модуль этой величины. Схема для измерения входных токов представлена на рис. 11.1. Коэффициент усиления напряжения на постоянном токе Ко - показатель ОУ, определяющий насколько хорошо выполняет ОУ основную функцию - усиление входных сигналов. У идеального усилителя коэффициент усиления должен стремиться к бесконечности. Коэффициент усиления напряжения схемы усилителя на ОУ (рис. 11.2} вычисляется по формуле:


Напряжение смешения Uсм - значение напряжения, которое необходимо подать на вход ОУ, чтобы напряжение на его выходе было равно нулю. Напряжение смещения Uсм можно вычислить, зная выходное напряжение при отсутствии напряжения на входе и коэффициент усиления:
