10.2. Задание рабочей точки в транзисторном каскаде


В этом разделе рассматриваются различные способы задания рабочей точки транзисторного каскада с общим эмиттером.

Цель 1. Построение нагрузочной линии транзисторного каскада.

2. Задание рабочей точки транзисторного каскада

3. Исследование параметров рабочей точки транзистора.

4. Исследование условий для перевода транзистора в режим насыщения и отсечки.

5. Определение статического коэффициента передачи транзистора по экспериментальным данным.


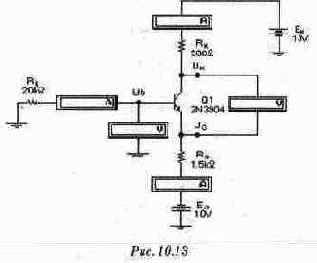

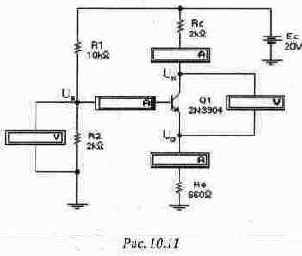

Краткие сведения из теории 1. Задание тока базы с помощью одного резистора. Схема транзисторного каскада с общим эмиттером представлена на рис. 10.5. Режим, в котором работает каскад, можно определить, построив его нагрузочную линию на выходной характеристике транзистора. Данный способ позволяет описать поведение транзистора в режимах насыщения, усиления и отсечки. Режим насыщения определяется следующим условием: ток коллектора не управляется током базы:


IKH — ток коллектора насыщения, определяется сопротивлением RK в цепи коллектора и напряжением источника питания ЕК:


Этот режим характеризуется низким падением напряжения коллектор-эмиттер (порядка 0.1 В). Для перевода транзистора в этот режим необходимо в базу транзистора подать ток, больший чем ток насыщения базы Iвн:



Ток насыщения базы задается с помощью резистора Rвн с сопротивлением, равным:


где UБЗО - пороговое напряжение перехода база-эмиттер. Для кремниевых транзисторов Uвзо= 0.7 В. В режиме усиления ток коллектора меньше тока 1кн и описывается уравнением нагрузочной прямой:


Рабочая точка в статическом режиме задается током базы и напряжением на коллекторе. Она определяется точкой пересечения нагрузочной прямой и выходной характеристики транзистора. Базовый ток транзистора определяется как ток через сопротивление в цепи базы Ев (см.рис. 20.5):


Ток коллектора вычисляется по формуле:


Напряжение'коллектор-эмиттер определяется из уравнения нагрузочной прямой:


В режиме отсечки ток коллектора равен нулю и не создает на резисторе Rк падения напряжения. Следовательно, напряжение Uкэ максимально и равно напряжению источника питания Ек. Ток коллектора с учетом тепловых токов определяется из следующего выражения:
