Подключение периферии

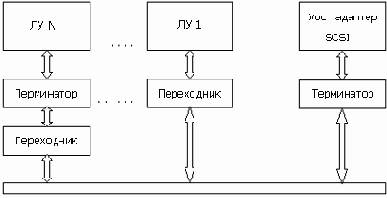

Рис. 5. Структурная схема подключения периферии

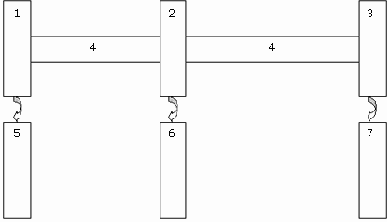

Рис. 6. Структурная схема кабеля для двух периферийных устройств

1, 2, 3 ? разъём (розетка);

4 ? кабель SCSI LVD, состоящий из витых пар;

5, 6 ? разъём (вилка) целевого устройства (ЦУ, target);

7 ? разъём (вилка) инициатора (ИУ, initiator).
