Асинхронная передача данных


Является обязательной для всех устройств SCSI и всех фаз передачи информации. Target управляет направлением передачи информации с помощью сигнала I/O:

I/O = «0» ? передача Initiator => Target,

I/O = «1» ? передача Initiator <= Target.

Передача каждого байта сопровождается взаимосвязанной парой сигналов REQ/ACK. Initiator фиксирует принимаемые данные по отрицательному перепаду сигнала REQ, Target считает принимаемые данные действительными по отрицательному перепаду сигнала ACK.

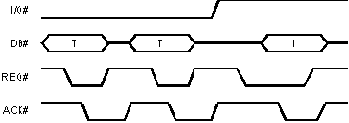

Рис. 10. Временные диаграммы асинхронной передачи данных

Т ? источник данных Target, I ? источник данных Initiator
